Máy chụp X Quang là thiết bị chẩn đoán hình ảnh thông dụng phổ biến trong y khóa. Thiết bị hoạt động dựa trên bản chất của tia X tái tạo hình ảnh và được sử dụng để tầm soát, kiểm tra, đánh giá,từ trong cơ thể giúp bác sĩ đưa ra chuẩn đoán tình hình sức khỏe của bệnh nhân một cách chính xác khách quan nhất.

Vậy cấu tạo của máy chụp X Quang như thế nào? Hãy cùng Duy Cường tìm hiểu về máy chụp X Quang có cấu tạo và nguyên lý hoạt động như thế nào?

1, Máy chụp X Quang là gì?

Máy chụp X quang là một thiết bị phát tia X qua cơ thể và thu nhận tín hiệu, từ đó tái tạo hình ảnh cấu trúc bên trong cơ thể một cách chi tiết và rõ nét. là thiết bị cung cấp kỹ thuật tái tạo hình ảnh cấu trúc bên trong cơ thể một cách chi tiết và rõ nét bằng cách sử dụng tia X.

Các ứng dụng của X quang chẩn đoán: Khảo sát cấu trúc các bộ phận của cơ thể như xương khớp, bụng, sọ não, cột sống, phổi, hệ tiết niệu, mạch, dạ dày… Hiện nay, máy chụp X quang được sử dụng rộng rãi và phổ biến trong các bệnh viện và cơ sở y tế khắp cả nước.

2, Cấu tao của máy chụp X Quang

Hệ thống máy X quang DC 300 sẽ được cấu tạo bao gồm các bộ phận như sau

Máy phát cao thế sử dụng hệ thống vi xử lý, hiển thị các thông số máy bằng kỹ thuật số. Dễ dàng sử dụng với các thông số chụp được cài đặt sẵn, hoặc cài theo ý của người sử dụng. Có chức năng tự kiểm tra và báo lỗi của toàn bộ hệ thống.:

  • Công suất máy phát tối đa: 30kW
    • Dải mA từ: 10mA đến 500mA, mỗi nấc điều chỉnh 2 đơn vị.
    • Dãy mAs: từ 0,1 đến 500mAs
    • Dãi cài đặt kV từ: 40 – 150 kV điều chỉnh 1kV mỗi mức
    • Cài đặt thời gian chụp từ: 0,04 s đến 2s, mỗi nấc điều chỉnh 2 đơn vị.
    • Công suất phát tia cao nhất: 500mA, 150kV

Máy phát cao thế tự bù điện dòng chụp khi dòng điện suy yếu không đáp ứng đủ dòng điên trong máy phát.

Bóng phát tia X

Bóng phát tia được thiết kế với với 2 tiêu điểm phóng các bóng tia cho phép kiểm soát liều tia và mức độ đâm xuyên theo yêu cầu.

Bóng X quang có thể xem như dạng đặc biệt của diot chỉnh lưu chân không, bóng X - quang bao gồm các đặc điểm như:

  • Nguồn bức xạ tia X - Anode với tốc độ quay 2800 vòng/ phút
  • Bóng sẽ được làm mát bằng dầu X Quang chuyên dụng
  • Sử dụng 2 tiêu điểm 1.2 và 2
  • Dòng điện hoạt động ổn định từ 40 -125KV nếu sử dụng quá điện áp bóng sẽ hỏng
  • Độ dung nhiệt, tản nhiệt: 140 kHU

Bóng X quang thường làm bằng hợp kim nhôm phủ chì để ngăn ngừa tia X bức xạ theo những hướng không mong muốn ra môi trường xung quanh và có tác dụng tản nhiệt.

Bộ chuẩn trực chùm tia

Bộ chuẩn trực chùm tia sẽ được điều khiển bằng tay giúp hạn chế hiệu quả phạm vi phát tia trong quá trình chụp X quang.

  • Bộ chuẩn trực chùm tia với cấu tại đa lá, đảm bảo an toàn trong quá trình chụp, chống rò rỉ tia X ra bên ngoài.
  • Thiết bị chụp X quang sẽ phát chùm tia bức xạ X xuyên qua vùng cơ quan cần kiểm tra trên cơ thể.
  • Tia bức xạ X sẽ được cơ thể hấp thụ một phần, phần còn lại sẽ tiếp tục đi xuyên qua để đến bộ phận ghi nhận hình ảnh.
  • Bộ chuẩn trực chùm tia sẽ được điều khiển bằng tay sử dụng bóng đèn tiêu điểm Led 12V-15V với trường chiếu tối đa 43cm X 43cm.
  • Bộ chuẩn trực chùm tia trực tiếp giới hạn tia X giảm các tia thứ phát ra và giảm ảnh ảo cho tia chụp chính.

Bàn bệnh nhân

Bàn bệnh nhân được thiết kế xoay trượt 4 chiều nhằm phạm vi mở rộng  phạm vi chụp x quang. Khóa điện, khóa cơ có độ an toàn cao giúp mặt bàn hoạt động ổn định trên toàn bộ phạm vi được thiết kế như sau:

  • Kiểu bàn: Mặt bàn di chuyển được theo 4 hướng
  • Kích thước mặt bàn: 65 x 200 cm
  • Chiều cao của bàn tính từ sàn: 70 cm
  • Độ dịch chuyển của mặt bàn: Dọc/ngang: ± 60 cm; Vào ra: ± 20 cm; Hãm bằng khoá điện từ
  • Tải trọng: Tối đa đạt tới 150kg
  • Khay cassette: Di chuyển dọc theo chiều dài của bàn.
  • Khay Cassette: Dùng được cho các cỡ thông thường: 13x18, 18x24, 24x30, 30x40, 35x43, 43x43

Giá chụp phổi

Giá chụp phổi được thiết kế cân bằng đối trọng và có thể định vị điều chỉnh một cách dễ dàng

  • Kiểu: Có giá gắn cố định vào sàn và tường có đối trọng tăng độ ổn định
  • Cassette: Kích thước tối đa 43x 43 cm
  • Khóa dịch chuyển: hãm bằng khoá cơ học
  • Chiều cao của cột: 1912mm
  • Di chuyển theo trục đứng: 1250 mm ± 5mm
  • Lưới lọc tia: 103 dòng/inch, tỷ lệ 10:1

Cột bóng

  • Kiểu: Chạy bằng thanh ray gắn liền với bàn và sàn
  • Khóa các dịch chuyển bằng khóa cơ linh hoạt
  • Chiều cao của cột đỡ bóng: 2060 mm
  • Chiều dài rail (thanh trượt) sàn nhà: 2440 mm
  • Dịch chuyển bóng: Theo chiều lên xuống khoảng 40-120 cm (tính từ tâm điểm tới sàn); Theo chiều trái phải khoảng 190 cm; Chuyển động xoay xung quanh trục 180 độ; Chuyển động xoay xung quanh đầu đèn 180 độ

Tủ điều khiển

  • Nguồn điện: 220V, 50Hz, công suất 10KVA
  • Cài đặt thông số: Thông qua các phím cứng
  • Chỉ thị các tham số cài đặt: Trên các đồng hồ cơ
  • Tự động điều chỉnh dòng chụp,KV chụp khi nguồn điện đầu vào thay đổi đảm bảo luôn đủ lượng tia X cài đặt
  • Tự động bảo vệ khi quá dòng
  • Đảm bảo an toàn bằng nút bảo vệ khẩn cấp trên mặt máy. và có nút tắt khẩn cấp
  • Chức năng lựa chọn tóc lớn tóc bé phù hợp
  • Chức năng lụa chọn dòng chụp, thống số chụp 100mA,200mA,300mA
  • Có dòng nuôi tóc thường xuyên đảm bảo lượng electron luôn đủ khi tía X được phát ra ( giống như các máy xquang cao tần).

3, Ưu điểm nổi trội của máy X quang DC 300 !

Ứng dụng của hệ thống X quang DC 300 đưa ra giải pháp linh hoạt và đầy đủ các chức năng sử dụng của X-quang kỹ thuật số. Loại khung sàn và dễ lắp đặt, không tốn nhiều diện tích và không tốn chi phí cho lắp đặt khung trần. Đồng thời, cấu hình của máy này hoàn toàn thích hợp với những nhu cầu đặc biệt của tất cả các khách hàng.

Phần cứng chắc chắn cung cấp độ tin cậy và thời gian vận hành tối đa. Bàn chụp được thiết kế chắc chắn với mặt bàn di chuyển 4 hướng (6 hướng) thay đổi và công tắc chân đôi dễ sử dụng cho cả người điều khiển và bệnh nhân. Đặc biệt, vị trí máy phát tia cao tần dưới khung bàn nhằm tiết kiệm diện tích tối đa trong phòng chụp X-quang.

Với khả năng di chuyển linh hoạt, đa dạng với bàn bệnh nhận và giá Bucky có thể điều khiển thủ công giúp hệ thống X quang có thể chụp từ đầu xuống đến chân mà không cần phải định vị xê dịch vị trí bệnh nhân. Ví dụ: chụp X quang bệnh nhân ngồi xe lăn, chụp X quang phổi ngực, chụp X quang chân, chụp X quang trên cáng hoặc bàn bệnh nhân di chuyển….

Hiện nay các cơ sở Y tế lớn hầu hết thường đầu tư hệ thống X quang cao tần kết hợp cùng tấm nhận ảnh DR   để đáp ứng được nhu cầu hiện đại cũng như đem đến hiệu quả chuẩn đoán chính xác đến 99%.

 Mua hệ thống X quang DC 300 tại Duy Cường chúng tôi có chính sách bảo hành và hậu mãi sau bán rất chất lượng.

Những yếu tố ảnh hưởng đến giá máy X-quang

  • Hãng sản xuất
  • Loại máy: thường quy hay kỹ thuật số
  • Công suất
  • Phụ kiện đi kèm

Duy Cường hiện nay nhà sản xuất và phân phối máy X quang cao tần hiện nay. Với hệ thống máy X quang được trực tiếp sản xuất cẩn thận tỉ mỉ, bù dòng chụp, gia công cơ khí chắc chắn, máy biến thế lớn đảm bảo công suất hoạt động phù hợp.

Chúng tôi có sẵn các dòng máy X quang từ X quang thường quy đến X quang Cao tần đảm bảo yêu cầu phục vụ quý khách hàng.

Giá cả máy X quang DC 300 đang cực kì tốt so với các hệ thống X quang cùng phân khúc khác. Hiện tại chúng tôi có đầy đủ giấy phép để các bệnh viện sử dụng thanh toán bằng bảo hiểm.

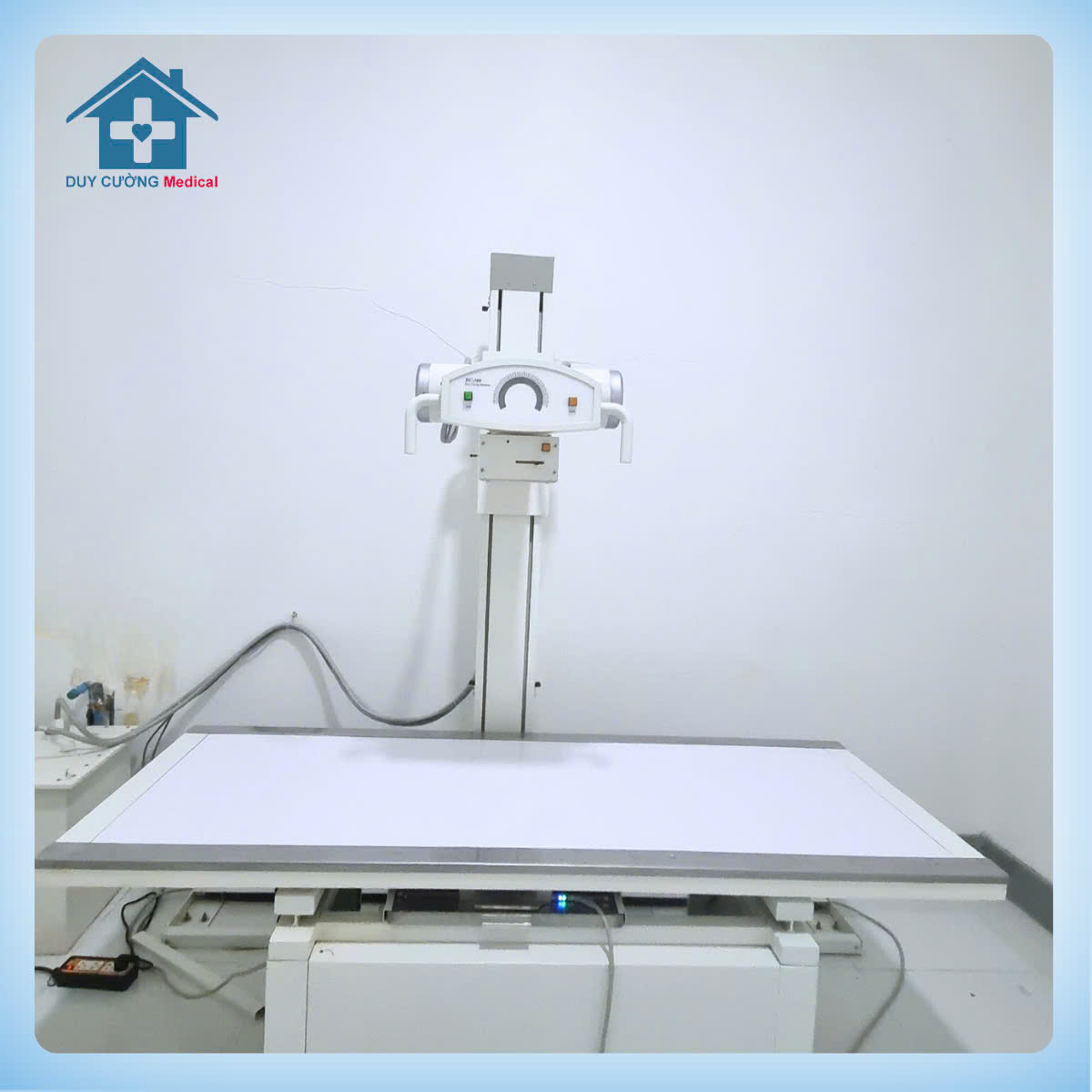

Dưới đây là 1 số hình ảnh về hệ thống máy X quang DC 300 của chúng tôi hiện nay :







Nếu bạn, các bệnh viện, các cơ sở vât tư y tế đang có nhu cầu tìm hiểu lựa chọn mua máy X quang hãy liên hệ với chúng tôi qua hotline: 0986.496.141
